S000系列1~48通路分離式滑環(孔徑9.55mm)

1~48通路數,通孔直徑12.7~250mm

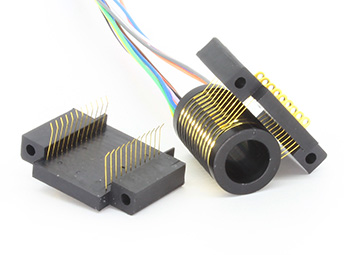

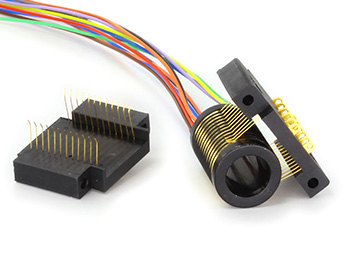

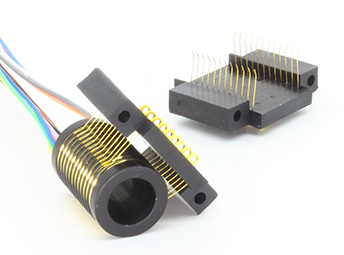

森瑞普S000系列1~48通路分離式滑環，該系列有所在規格，滑環轉子部分的孔徑從12.7mm到200mm多種可選，通路數（可以通過的電流/信號線的數量）越多，長度越大，詳細參考下表。某些設備中需要360度旋轉傳輸各種電流或信號，由于標準過孔滑環尺寸太大，無法安裝，S000系列就是用來替代它們的。S000系列分離式滑環包括定子和轉子兩部分，客戶需要分別安裝。我們的建議是：如果能選用森瑞普過孔滑環，則盡量不要選用分離式滑環。

安裝方式產品手冊 3D模型技術支持

在線咨詢

產品特點: 360度旋轉傳輸2~10A電流/信號；; 外滑環（轉子）孔徑：12.7mm~250mm可選，長度見下表；; 優點：轉子和定子可獨立安裝，相同通路數和電流大小，比其他規格更節約安裝空間；; 缺點：沒有森瑞普過孔安裝方便，密封性沒森瑞普過孔滑環好；; 銅環與端子線耳均采用鍍金或鍍錫，導電性能極好；; 可選加高絕緣(0.110直徑)與環加90°V型槽；

訂購型號說明

s000S000系列1~48通路分離式滑環(孔徑9.55mm)系列滑環特點

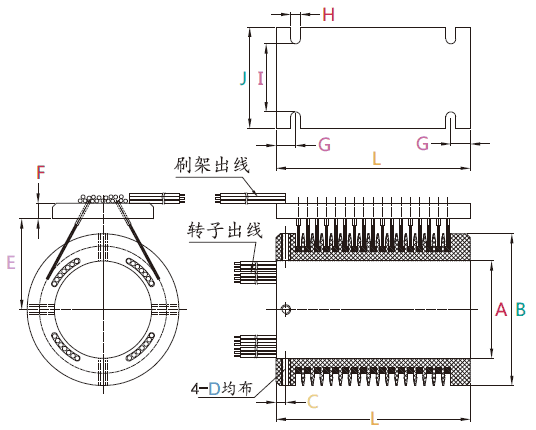

外形圖紙

標準型號列表

型號	電流/路	以下參數代碼請對比下圖的圖紙標注部分
型號	電流/路	A(孔徑)	B	C	D	E	F	G	H	I	J	L
S012	10A	12.7	32	3	M3	20	5	6	3.2	17	25	11.2+Nx2.8
S025	10A	25.4	52	4	M4	30	5	8	4.2	25	40	14.2+Nx4
S038	10A	38.1	62	4	M4	35	6	8	4.2	25	40	14.2+Nx4
S050	10A	50	76	4	M4	42	6	8	4.2	25	40	14.2+Nx4
S060	10A	60	92	5	M4	50	8	10	4.2	30	50	16.2+Nx4
S070	10A	70	102	5	M4	60	8	10	4.2	30	50	16.2+Nx4
S080	10A	80	116	5	M4	65	8	10	4.2	30	50	16.2+Nx4
S090	10A	90	140	6	M5	75	8	12	4.2	40	60	18.2+Nx4
S100	10A	100	140	6	M6	75	8	12	4.2	40	60	18.2+Nx4
S120	10A	120	158	6	M6	75	8	12	4.2	40	60	18.2+Nx4
S150	10A	150	194	6	M6	110	8	12	4.2	40	60	18.2+Nx4
S180	10A	180	222	6	M6	120	8	12	4.2	40	60	18.2+Nx4
S200	10A	200	244	6	M6	130	8	12	4.2	40	60	18.2+Nx4
S250	10A	250	306	8	M6	160	8	20	6.2	60	80	22.2+Nx6

*備注：N為通路數,可選1-48通路;10A電流環并起來可作為倍率*10A電流環使用;
比如： 2環10A并起來做作為1路20A使用，如果沒有找到適合您的產品型號，需要定制滑環或者索求方案，請聯系森瑞普技術人員。

s000系列滑環技術規格參數

機械技術指標
參數	數值
通路數	1~48路
額定轉速	250轉/分鐘
工作溫度	-40℃∼80℃
工作濕度	0~85%RH
接觸材料	貴金屬：金-金
材料	ROHS認證
CE認證	是

電氣技術指標
參數	數值
	功率	信號
額定電壓	0∼440VAC/VDC	0∼440VAC/VDC
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
導線規格	AWG17#鍍銀鐵氟龍	AWG22#鍍銀鐵氟龍
導線長度	標準長度250mm（可根據要求調整）
絕緣強度	300VAC@50Hz，60s
動態電阻變化值	< 0.01Ω
