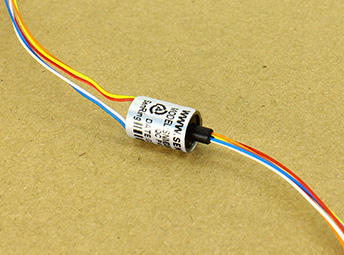

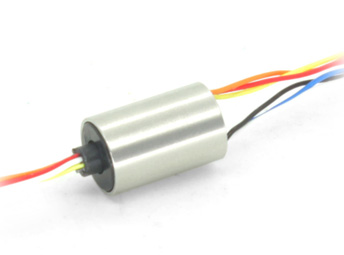

M065系列微型帽式滑環（外徑：6.5mm）

主體外徑：6.5mm,4~12線

森瑞普M065系列360度旋轉微型帽式滑環，外徑6.5毫米，可選1~12通路。是森瑞普專門為電子云臺穩定器、小型無人機等小型消費電子產品研發的一款微型滑環，該系列滑環的核心工藝采用金-金接觸點，保證了穩定性和使用壽命，是森瑞普的專利產品，專利號：ZL 2016 2 0695427.2。該系列微型導電環采用90度角V行槽設計，讓接觸面更多，讓旋轉更順暢，力矩更低和動態電阻更低的特點。M065-12的成功研發，將促進更多類似于電子云臺穩定器、精密儀器、微型無人偵察機等需要360旋轉傳信號的設備向體積小型化發展

安裝方式產品手冊 3D模型技術支持

在線咨詢

產品特點

訂購型號說明

m065M065系列微型帽式滑環（外徑：6.5mm）系列滑環特點

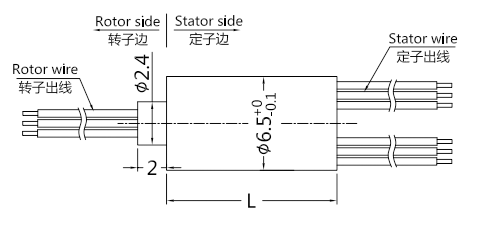

外形圖紙

標準型號列表

型號	線路（芯）數	每路最大電流	長度L(mm)
M065-04	4	1A	11.8
M065-06	6	1A	11.8
M065-08	8	1A	11.8
M065-12	12	1A	17.6

m065系列滑環技術規格參數

機械技術指標
工作壽命	1000萬轉參考值（按工作情況而定）
額定轉速	150轉/分鐘
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	金/金
殼體材料	塑料
轉動扭矩	0.05N.m+0.01N.m/6路

電氣技術指標
參數	功率	信號
額定電壓	0∼240VAC/VDC	0∼240VAC/VDC
絕緣電阻	≥300MΩ/300VDC	≥300MΩ/300VDC
導線規格	AWG30#鍍銀鐵氟龍	AWG30#鍍銀鐵氟龍;
導線長度	標準長度150mm（可根據要求調整）
絕緣強度	300VAC@50Hz，60s
動態電阻變化值	< 0.01Ω
防護等級	IP51
