PCB旋轉導電滑環工作原理和安裝方法

2020-11-21

森瑞普超薄系列PCB板旋轉導電滑環的主要特點就是厚度非常薄，安裝厚度最薄可以達到5mm。5mm厚度是個什么概念呢？森瑞普超薄規格的PCB板旋轉導電滑環是什么工作原理呢？這個導電滑環是如何安裝的呢？

有些旋轉設備由于安裝空間非常狹窄，常規的如過孔或帽式導電滑環根本無法安裝，但又不得不解決旋轉導電繞線的問題，那么森瑞普超薄系列PCB板旋轉導電滑環就派上用場了。

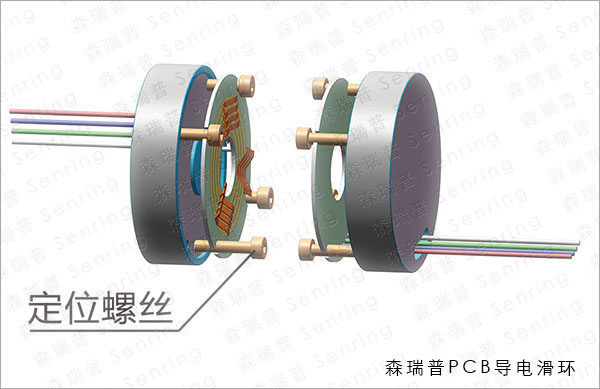

PCB滑環的定子和轉子是分離的，也就是說是分別安裝到旋轉設備的固定端和旋轉端。通常PCB板上會(huì )設計有4顆定位（固定）螺絲，通過螺絲分別與設備的旋轉端和靜止端固定安裝。

• 1、將PCB旋轉導電滑環的轉子端與設備的旋轉端固定，板子上有4顆定位螺絲；
• 2、將PCB滑環的定子端與設備的靜止端固定，方法同上面說的轉子端；

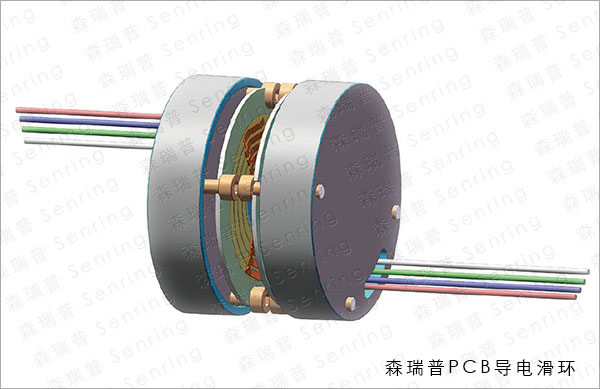

• 3、調整好定子與轉子的間距，并確保同心度沒問題，然后接好進線和出線即可。

PCB旋轉導電滑環安裝的時候要特別注意PCB板安裝的相對位置，保證觸點和環道之間有足夠的同心度。如果不同心，會(huì )導致彈片與環道接觸不穩，影響導電性能。此外觸點的壓力不宜過大，也不宜過小，可以根據2塊PCB板的間距來確定，通常保持5.8mm左右即可。

上面提到安裝的時候要保證同心度，那么如何保證呢？通常PCB板上會(huì )設計有4顆定位（固定）螺絲，通過螺絲分別固定設備的旋轉端和靜止端即可。

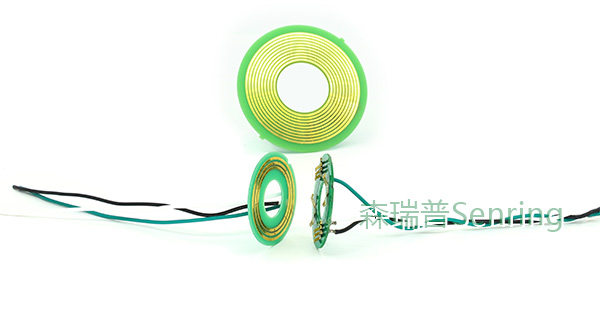

PCB規格的與普通的電滑環確實有點不一樣，它是將觸點合并到了PCB板上。環道也集成到PCB板上，通過觸點與環道的接觸來實現360度旋轉導電的工作原理。
