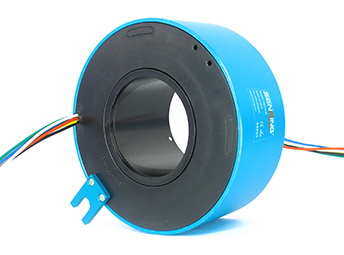

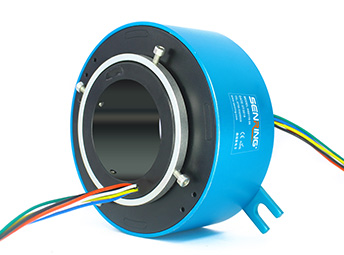

H60119系列過孔導電滑環

產品特點

采用先進的貴金屬簇刷式多點接觸，在極低的摩擦力下保證接觸可靠；

可選信號或5A或10A電流，可以并聯或定制更大電流；

多種標準規格，可要求定制；

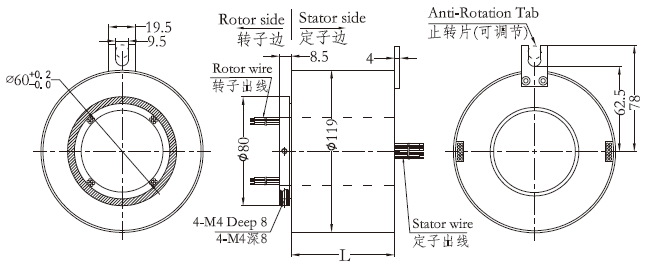

孔徑60mm，外徑119mm，鋁合金外殼；

支持信號、功率混合傳輸，可定制多種信號混合傳輸；

一體化結構設計，安裝方便。

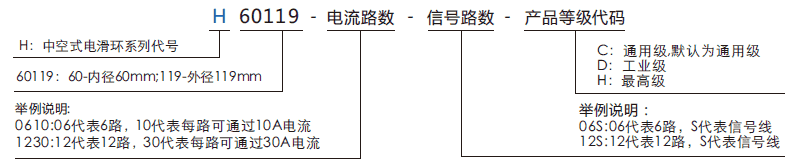

型號	線路數		長度L（mm）	型號	線路數		長度L（mm）
	10A	信號或0-5A			10A	信號或0-5A
H60119-02S	0	2	53	H60119-36S	0	36	172
H60119-0210	2	0	53	H60119-0610-30S	6	30	172
H60119-03S	0	3	53	H60119-1210-24S	12	24	172
H60119-0310	3	0	53	H60119-3610	36	0	172
H60119-06S	0	6	53	H60119-42S	0	42	196
H60119-0210-04S	2	4	53	H60119-0610-36S	6	36	196
H60119-0410-02S	4	2	53	H60119-1210-32S	12	32	196
H60119-0610	6	0	53	H60119-4210	42	0	196
H60119-12S	0	12	75	H60119-48S	0	48	220
H60119-0210-10S	2	10	75	H60119-0610-42S	6	42	220
H60119-0310-09S	3	9	75	H60119-1210-36S	12	36	220
H60119-0610-06S	6	6	75	H60119-1810-30S	18	30	220
H60119-0810-04S	8	4	75	H60119-P2410-24S	24	24	220
H60119-1010-02S	10	2	75	H60119-4810	48	0	220
H60119-1210	12	0	75	H60119-60S	0	60	268
H60119-18S	0	18	100	H60119-0610-54S	6	54	268
H60119-0210-16S	2	16	100	H60119-0910-51S	9	51	268
H60119-0410-14S	4	14	100	H60119-1210-48S	12	48	268
H60119-0610-12S	6	12	100	H60119-2410-36S	24	36	268
H60119-0810-10S	8	10	100	H60119-72S	0	72	316
H60119-1010-08S	10	8	100	H60119-1210-60S	12	60	316
H60119-1210-06S	12	6	100	H60119-2410-48S	24	48	316
H60119-2410-48S	24	48	100	H60119-3610-36S	36	36	316
H60119-1610-02S	16	2	100	H60119-84S	0	84	364
H60119-24S	0	24	124	H60119-1210-72S	12	72	364
H60119-0410-20S	4	20	124	H60119-2410-60S	24	60	364
H60119-0610-18S	6	18	124	H60119-3610-48S	36	48	364
H60119-1210-12S	12	12	124	H60119-96S	0	96	412
H60119-1810-06S	18	6	124	H60119-1210-84S	12	84	412
H60119-2410	24	0	124	H60119-2410-72S	24	72	412
H60119-30S	0	30	148	H60119-3610-60S	36	60	412
H60119-0610-24S	6	24	148	H60119-4210-54S	42	54	412
H60119-1210-18S	12	18	148	H60119-108S	0	108	460
H60119-1810-12S	18	12	148	H60119-1210-96S	12	96	460
H60119-2410-06S	24	6	148	H60119-2410-84S	24	84	460
H60119-3010	30	0	148	H60119-3610-72S	36	72	460

*注：N個10A電流環并起來可做1路N*10A電流使用，比如：2環10A并起來可做1路20A使用；

10A和信號（5A）可任意組合使用，詳情請咨詢客服，可在標準產品上定制。

機械技術指標
工作壽命	參考產品等級選型表
額定轉速	參考產品等級選型表
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	參考產品等級選型表
殼體材料	鋁合金
轉動扭矩	0.1N.m+0.03N.m/6路
防護等級	IP51

電氣技術指標
參數	功率	信號
額定電壓	0∼690VAC/VDC	0∼440VAC/VDC
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
導線規格	AWG17#鍍銀鐵氟龍	AWG22#鍍銀鐵氟龍
導線長度	標準長度300mm （可根據要求調整）
絕緣強度	800VAC@50Hz，60s
動態電阻變化值	< 0.01Ω

產品等級代號	最高轉速	工作壽命	接觸材料
C（通用級）	250RPM	2000萬轉	貴金屬
D（工業級）	600RPM	8000萬轉	鍍金-鍍金
H（高端級）	1000RPM	1.5億轉	金合金

提示：參數僅供參考，視實際工況、安裝方式和工作環境等有關。
