M系列微型帽式導電滑環選型

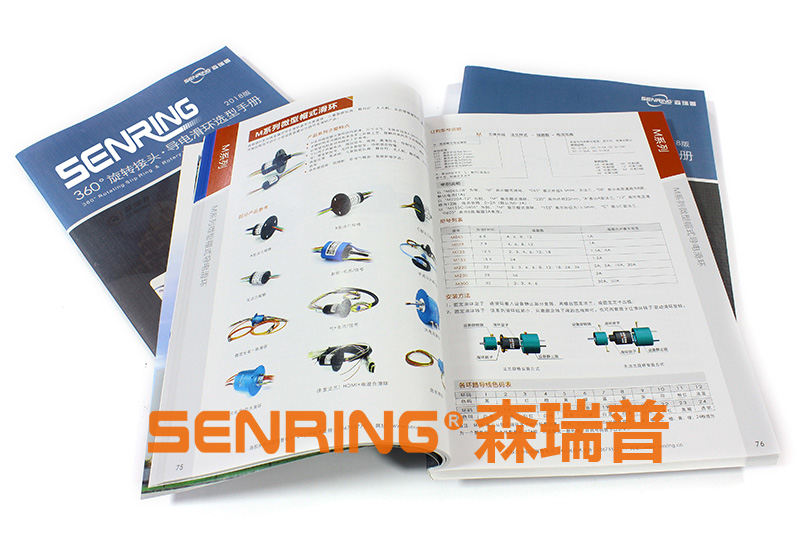

M系列微型帽式導電滑環選型手冊
文件大?。?.81MB文件格式：PDF頁數：共12頁
語言：中文瀏覽人數：735類型：帽式（可選法蘭安裝）
更新時間：2018/06/09 11:12外徑：6.5~30mm(可定制)
內容簡介：
森瑞普森瑞普M系列微型帽式導電滑環結構緊湊，具有尺寸小，扭矩小，價格便宜等優點。它是森瑞普專為高速球、兒童智能玩具、舞臺燈、無人機、云臺各種等需要360度旋轉導電或傳輸控制信號的中小型設備裝置設計的導電滑環產品。M系列帽式導電滑環選型手冊提供大部分常見外徑尺寸和通路數的滑環型號信息。
型號列表
| 型號 | 外徑 | 線路數 | 每路允許最大電流 | |
| M065 | 6.5 | 4,6,8,12 | 1A |  |
| M079 | 7.9 | 4,6,8,12 | 1A | |
| M125 | 12.5 | 2,3,4,6,12,18 | 1.5A,5A | |
| M155 | 15.5 | 24 | 1.5A | |
| M220 | 22 | 2,3,4,6,8,12,18,24,36 | 2A,5A,10A,30A | |
| M250 | 25 | 56 | 2A | |
| M300 | 30 | 2,3,4,6 | 30A,50A | |
