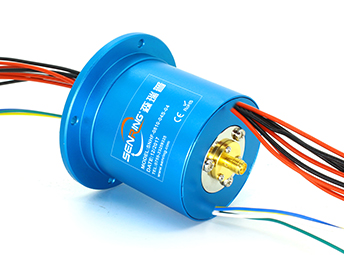

O056系列HD-SDI(1080P)高清滑環

1組(1080P)高清+24路(0~2A)信號

采用美國進口組件和高頻信號處理技術，1組DC~3GHz高速率數據, 用于傳輸1080P高清信號(向下兼容)，可混合傳輸0~48路功率電流/信號。與市面同類產品相比，具有穩定傳輸高清視頻信號無延遲、不丟幀、無衰減等優點。

安裝方式產品手冊 3D模型技術支持

在線咨詢

產品特點: 支持DC~3GHz，可以穩定傳輸1080P高清視頻信號；; 實心無孔，法蘭安裝;; 可混合傳輸1~48路功率電流或信號；; 采用美國軍工表面處理工藝，超硬金鍍層處理，保證極低電阻波動和超長壽命；; 典型應用：安防監控（高清攝像機）、微波天線、wifi天線等。

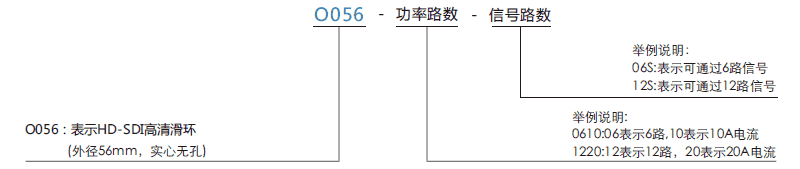

訂購型號說明

o056O056系列HD-SDI(1080P)高清滑環系列滑環特點

外形圖紙

o056O056系列HD-SDI(1080P)高清滑環 系列滑環外形圖紙

標準型號列表

型號	HD-SDI	10A	信號/5A	長度 (mm)
O056-02S	1通道	0	2	26.8
O056-0210	1通道	2	0	26.8
O056-03S	1通道	0	3	29.6
O056-0310	1通道	3	0	29.6
O056-06S	1通道	0	6	38
O056-0210-04S	1通道	2	4	38
O056-0410-02S	1通道	4	2	38
O056-0610	1通道	6	0	38
O056-12S	1通道	0	12	54.8
O056-0210-10S	1通道	2	10	54.8
O056-0310-09S	1通道	3	9	54.8
O056-0610-06S	1通道	6	6	54.8
O056-0810-04S	1通道	8	4	54.8
O056-1010-02S	1通道	10	2	54.8
O056-1210	1通道	12	0	54.8
O056-18S	1通道	0	18	71.5
O056-0210-16S	1通道	2	16	71.5
O056-0410-14S	1通道	4	14	71.5
O056-0610-12S	1通道	6	12	71.5
O056-0810-10S	1通道	8	10	71.5
O056-1010-08S	1通道	10	8	71.5
O056-1210-06S	1通道	12	6	71.5
O056-1410-04S	1通道	14	4	71.5
O056-1610-02S	1通道	16	2	71.5
O056-24S	1通道	0	24	88.4
O056-0410-20S	1通道	4	20	88.4
O056-0610-18S	1通道	6	18	88.4
O056-1210-12S	1通道	12	12	88.4
O056-1810-06S	1通道	18	6	88.4
O056-2410	1通道	24	0	88.4
O056-30S	1通道	0	30	105.2
O056-0210-28S	1通道	2	28	105.2
O056-0410-26S	1通道	4	26	105.2
O056-0610-24S	1通道	6	24	105.2
O056-36S	1通道	0	36	122
O056-0410-32S	1通道	4	32	122
O056-0610-30S	1通道	6	30	122
O056-42S	1通道	0	42	138.8
O056-0410-38S	1通道	4	38	138.8
O056-48S	1通道	0	48	155.6

o056系列滑環技術規格參數

頻率	DC-3GHz
插入損耗波動	+/-0.05dB
輸入輸出	RG-179/U
電壓駐波比	≤1.3
阻抗	75Ω
機械技術指標
參數	數值
工作壽命	1000萬(參考值,視工作環境而定)
額定轉速	250轉/分鐘
工作溫度	-30℃∼80℃
工作濕度	0∼85% RH
接觸材料	參考產品選型等級
殼體材料	鋁合金
轉動扭矩	0.1N.m(+0.03N.m/6路)
材料	RoHS 認證

插入損耗	0.65dB/1GHz Max
回損	-18 dB/1GHz Max
最大轉速	50RPM
電壓駐波比波動	+/-0.05
接頭類型	BNC/F (可選)
電氣技術指標
參數	數值
額定電壓	0∼440VAC/VDC	0∼440VAC/VDC
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
導線規格	AWG#17鍍銀Teflon線	AWG#26鍍銀Teflon線
導線長度	標準長度250mm（可根據要求調整）
絕緣強度	500VAC@50Hz，60s
動態電阻變化值	< 0.01Ω
電氣噪聲	< 10 毫歐
CE 認證	是
